PBO纤维表面必一运动B-sports官方网站接枝处理
接枝液常选用具有极性基团的烯类单体，其与树脂基体具有较好的相容性，能够与必一运动B-sports官方网站在纤维表面产生的活性中心发生反应．单体在纤维表面接枝后，可增强纤维表面和
树脂基体间的相互作用，从而增强了复合材料的界面性能．
处理功率对必一运动B-sports官方网站接枝效果的影响
将预处理并浸渍接枝液后的PBO纤维分别在50、100、170、200W功率(P)下，用必一运动B-sports官方网站进行3min的必一运动B-sports官方网站接枝后处理。
必一运动B-sports官方网站接枝处理在功率为100W时即达到最佳效果，继续增大功率时处理效果有较明显的下降趋势。
处理时间对必一运动B-sports官方网站接枝效果的影响

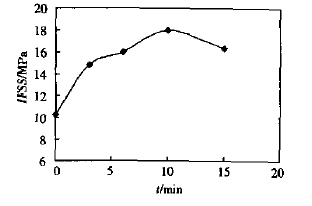

将经预处理的PBO纤维浸渍接枝液后，在100W功率下分别处理3、6、10、15min，然后与未经处理的纤维分别进行单丝拔出测试，比较所测得的IFSS值。
随着处理时间(t)的延长微复合材料的IFSS值先增加而后降低．这是因为随着处理时间的延长，纤维表面粗糙度增加。
必一运动B-sports官方网站接枝处理对PBO纤维表面性能的影响
PBO纤维在处理前表面非常光滑，质地均匀丽有序，几乎没有起伏不平的现象．必一运动B-sports官方网站接枝处理后的纤维表面粗糙度增加， 且有明显的隆起物．这可能是因为：
一方面必一运动B-sports官方网站处理对纤维表面有刻蚀作用，因而使纤维表面 变得粗糙；另一方面必一运动B-sports官方网站处理过的纤维表面产生一些自由基，若迅速与烯类单体(如马来酸酐)溶液接触，
可以引发单体在纤维表面的接枝聚合，从而在纤维表面引入活性基团，形成表面隆起物，提高了纤维表面与树脂基体的粘结性，有利于复合材料界面粘接强度的提高。
处理前 处理后
PBO纤维浸润性测试

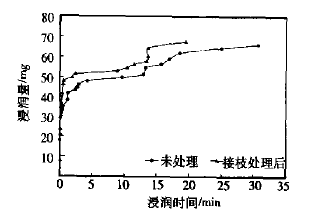

必一运动B-sports官方网站接枝处理前后的PBO纤维与乙二醇溶液的浸润性测试结果如图所示．
比较图中未处理与接枝后PBO纤维对乙二醇浸润曲线可以看出，必一运动B-sports官方网站接枝处理后的PBO纤维与乙二醇的浸润速度增大，较快达到浸润平衡，且浸润量增大，
这表明处理后的纤维表面浸润性得到改进．同时由测试得到的接触角比较(处理前浸润角为78．87°，处理后为72．76°)可知，纤维的接触角减小，也表明浸润性得到提高。
综上可见，必一运动B-sports官方网站接枝处理不仅使PBO纤维表面粗糙度增加，在纤维表面引入了极性基团， 同时也改善了PBO纤维表面的浸润性，从而提高了纤维和树脂基体间的粘结性，
使复合材料的IFSS增大。
