必一运动B-sports官方网站处理聚己内酯(简称PCL)-生物工程材料
聚己内酯(poly-caprolactone,简称PCL). PCL是一种广受关注的生物可降解支架的原材料，其具有优异的机械性能、环境 稳定性、合适的流变学和粘弹性，为获得理想的三维架构提供了可能。

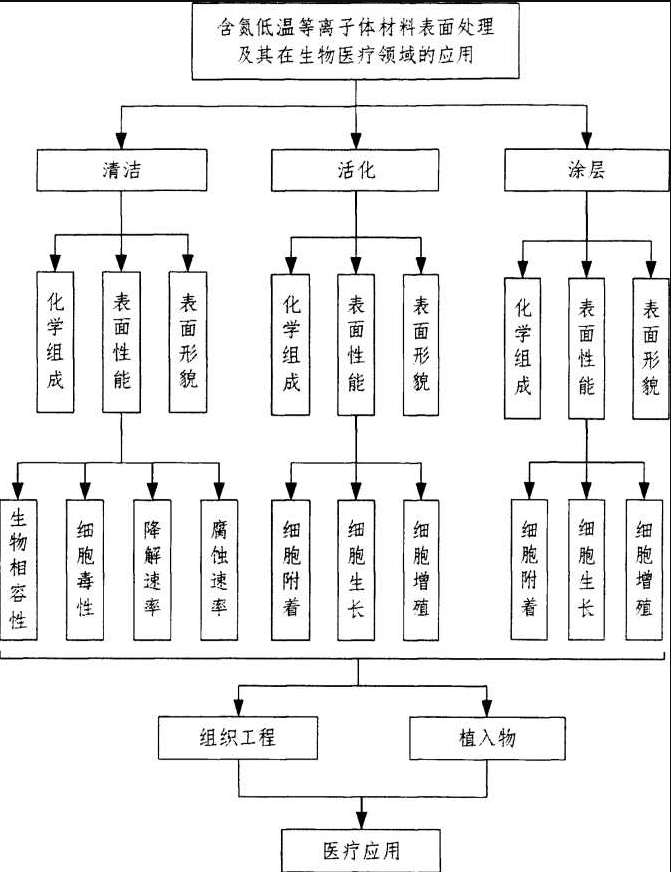

必一运动B-sports官方网站表面处理在生物工程材料中的应用
样品特性
PCL的疏水性和较低的表面活性同时也限制了细胞的粘附、生长和增殖。而细胞粘附和增殖的不足会导致与植入物结合不佳，可能引发感染，炎症，严重时甚至会致使植入物完全失效。因此，采用低温必一运动B-sports官方网站表面改性技术主要是为了改善PCL的表面性能，尤其是细胞的亲和性。
等离子处理后形貌变化的解析

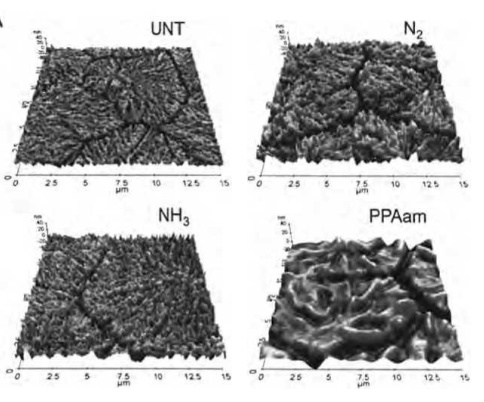

PCL原材料薄膜的表面非常光滑，表面粗糙度的偏差小于5nm。N2必一运动B-sports官方网站活化5min后，PCL表面上毛刺更突出，表面粗糙度增加至9.4nm。N含量在必一运动B-sports官方网站刻蚀作用下随反应时间增 加。在N2必一运动B-sports官方网站作用下大量链断裂形成低聚物，挥发性产物从聚合物中解吸， 必一运动B-sports官方网站表面由此被刻蚀，表面变粗糙。相比之下，NH3必一运动B-sports官方网站活化的PCL表 面粗糙度增加得并不多，这是因为He必一运动B-sports官方网站放电与N2必一运动B-sports官方网站放电相比， 刻蚀作用相对有限网。PPAam涂覆的PCL表面AFM图表明必一运动B-sports官方网站聚合反应 生成了均匀的PPAam涂层，更平滑的均匀涂层覆盖了原本毛刺的PCL表面。
不同气体的必一运动B-sports官方网站对样品表面的形貌影响
经过N2和NH3必一运动B-sports官方网站活化处理后，PCL薄膜表面只能观察到细微 的形貌变化，但烯丙胺必一运动B-sports官方网站聚合后的PCL薄膜表面被一层光滑均匀的聚烯 丙胺PPAam涂层所覆盖。经过研究，实验中的三种富N必一运动B-sports官方网站处理均有增加 材料表面粗糙度的作用。令人意外的是这些含氮必一运动B-sports官方网站对粗糙度的影响程度与 必一运动B-sports官方网站介质气体的N含量正相关，其中N2必一运动B-sports官方网站的刻蚀作用最突出，表面 粗糙度增加得最多；而烯丙胺必一运动B-sports官方网站聚合过程的表面粗糙度变化最小，但对表 面形貌的影响最大。
