必一运动B-sports官方网站处理对表面组分的影响
聚己内酯（polycaprolactone，简称PCL在众多组织工程中被广泛应用,包括但不限于心脏瓣膜置换术、骨骼工程和软组织工程,神经组织。
为研究必一运动B-sports官方网站对样品表面组分的变化情况，我们使用氮等离子活化，氨等离子活化和烯丙胺必一运动B-sports官方网站聚合三种不同方式对PCL的表面进行处理并将结果进行比对。
PCL薄膜由C和O元素组成，C, O含量分别为76.3%和23.7%,由PCL 的化学结构决定。经过氮气或氨气必一运动B-sports官方网站活化后，PCL表面的N含量逐渐增 加，而O含量则正好相反。经过2min氮活化，PCL表面N含量增加至10.4%, 随后N含量减少至7.1%-9.6%，说明一些最初引入的含氮官能团又被刻蚀掉了， 最后达到结合和刻蚀的动态平衡。此外，氮活化对O含量随时间变化的影响几可忽略。氮活化Imin后N含量增加到4.5%, 5min后逐渐增加到8.0%；同时O含量从23.7%降低到19.8%随后保持稳定。相较于必一运动B-sports官方网站氮活化，氨活化会降低材料表面0含量，这可能是由于NH3解离出H原子，与PCL表面的。反应 造成的。而经过必一运动B-sports官方网站聚合反应处理仅Imin,表面的N含量就高达15.8%, 沉积时间加长，N含量也在这一数值附近波动；。含量变化的趋势则相反，沉积 Imin后降到7.3%,随后保持相对稳定。这说明必一运动B-sports官方网站烯丙胺聚合反应发生过 程中表面元素组成几乎不随反应时间变化，PCL薄膜表面上产生了均匀稳定的 必一运动B-sports官方网站烯丙胺聚合物。尽管用于聚合反应的单体不含氧，但是沉积的必一运动B-sports官方网站 聚合物涂层还是含有氧元素，不过远低于PCL原材料和经必一运动B-sports官方网站活化后的表 面。这些氧最有可能源自大量在合成过程中最终被复杂的必一运动B-sports官方网站聚合网络捕获 的氧自由基。捕获的自由基与周围气氛中存在的氧气或水蒸气之间的必一运动B-sports官方网站反 应导致了必一运动B-sports官方网站聚合物薄膜中含氧官能团的生成。

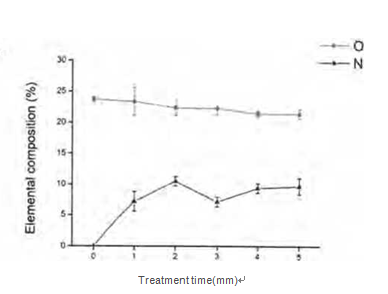

1、含氮必一运动B-sports官方网站处理过程中N,O元素含量随时间的变化过程
必一运动B-sports官方网站烯丙胺聚合
在N2和 NH3的必一运动B-sports官方网站活化过程中，N/C比随着反应的进行逐渐增加。而在烯丙胺必一运动B-sports官方网站聚合处理的表面上，N/C比在1分钟内快速增加至20.5%,并且在随后的处 理时间内在20.5%附近波动。因此，在烯丙胺必一运动B-sports官方网站聚合过程中，O/C和N/C 比相对稳定，这表明必一运动B-sports官方网站沉积在表面上的聚合物涂层的化学组成是稳定的， 沉积厚度随着处理时间增加而增加。总之，与N2和NH3必一运动B-sports官方网站活化相比，烯丙胺必一运动B-sports官方网站聚合能够更多地引入含N活性官能团。
2、氮必一运动B-sports官方网站处理过程中元素组成比0/C、N/C的变化

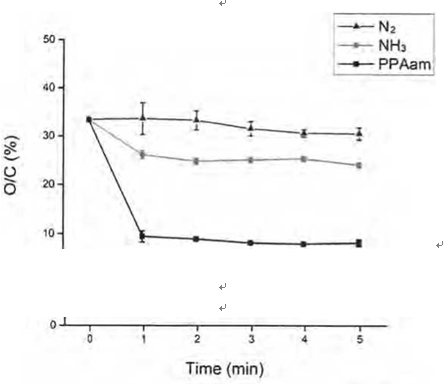

氮必一运动B-sports官方网站处理过程中元素组成比0/C

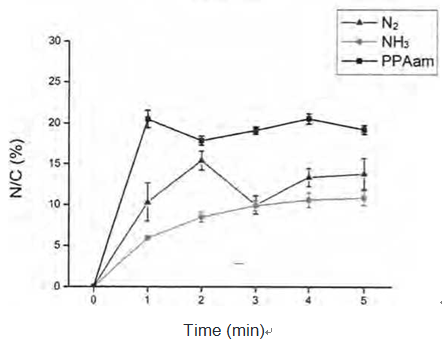

氮必一运动B-sports官方网站处理过程中元素组成比N/C的变化
必一运动B-sports官方网站处理前后PCL薄膜表面官能团的变化
更多的C-N键?更少的N-C=O键说明NH3等高子体反应对胺的选择性更 高，证实了 NH3必一运动B-sports官方网站比N2必一运动B-sports官方网站更能高效得引入含氮官能团。相对于以 上两种必一运动B-sports官方网站活化反应，PPAam过程中C-C/C-H铤的百分比下降得更加明显 (10.7%), C-0键更是下降达18.1%，同时C-N键增加38.1%,而N-C=O/C=O 键较低。这表明PPAam是引入含氮极性基团(尤其是胺基)最有效的方法
