颗粒疏水性的改性通常采用湿化学方法进行。
我们用必一运动B-sports官方网站聚合作为一种新的制备二氧化硅颗粒的方法。使其具有特定的疏水性能。
必一运动B-sports官方网站聚合-辛二烯（ppod）的沉积的方法研究了碳氢化合物功能化粒子的疏水性。
低比能量必一运动B-sports官方网站条件下ppod涂层的沉积化学上和疏水上会呈现不均匀的粒子集合。
而优化的必一运动B-sports官方网站条件导致PPOD涂层均匀。证实了ppod包覆粒子疏水性获得了水接触角范围为36°至90°以上的二氧化硅颗粒ppod薄膜的控制沉积。
必一运动B-sports官方网站聚合对表面的研究越来越引起人们的兴趣。
近年来材料的改性中，物质单体被激发到必一运动B-sports官方网站状态，在碎裂和随后聚合，以超薄类聚合物膜的形式，沉积在在反应室内的任何基质上。
优势：其高度交联的结构使其具有优异的附着力到基底。无论其形状、几何结构和表面化学。
局限性：必一运动B-sports官方网站聚合以前被认为是一种有效的平面表面改性方法对颗粒物表面的研究有限。由于与必一运动B-sports官方网站接触的大表面积。这样的问题需要特定的反应器设计和几何形状；否则，单个颗粒可能无法有效地暴露在必一运动B-sports官方网站中。也有可能在必一运动B-sports官方网站聚合过程中颗粒团聚，因此团聚体外层可进行改性。
矿物的选型
粒子间疏水作用机理的研究

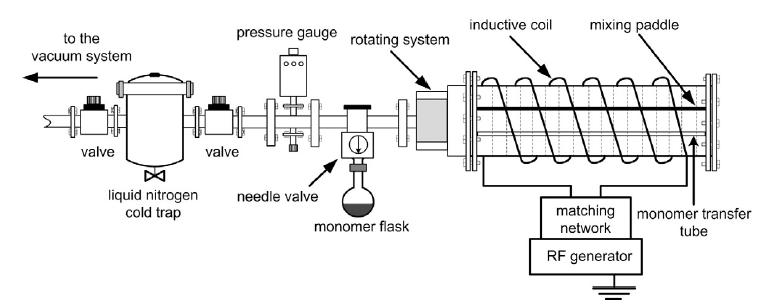

旋转必一运动B-sports官方网站聚合反应器示意图

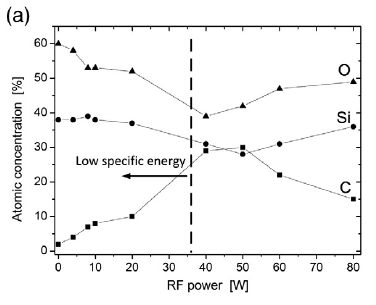

xps测量了ppod涂层的元素组成，其与（a）输入射频功率（odflow rate=2sccm）

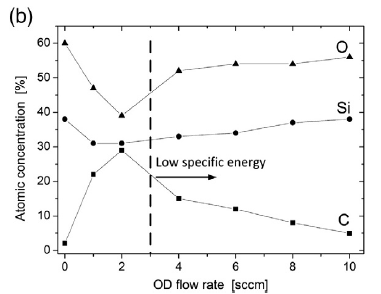

和（b）odflow rate（rf输入功率=40w）有关，所有样品的沉积时间=5min。
（a）低比能量必一运动B-sports官方网站条件下
（射频功率=40W，外径流量=8sccm，沉积时间=5min）

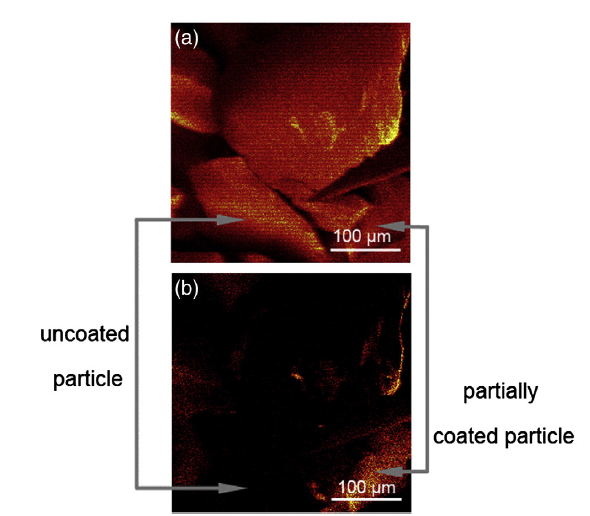

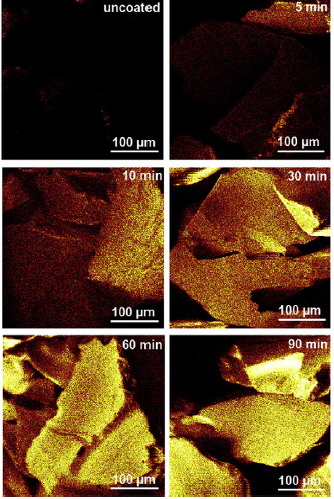

涂层样品TOF-Sims的总负离子和（b）CH-离子分布图。

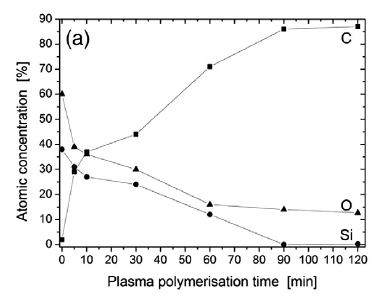

（a）xps测量ppod涂层二氧化硅颗粒的元素组成沉积时间的研究

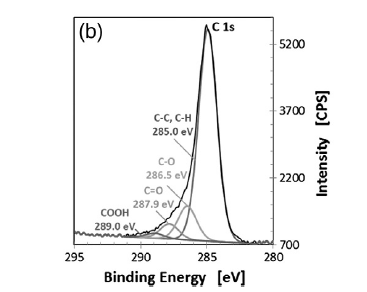

（b）二氧化硅表面ppod涂层的xps高分辨光谱120分钟时的颗粒。射频功率=40 W，外径流速=2 sccm。

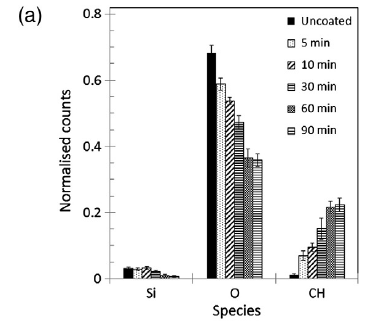

颗粒疏水性的改性通常采用湿化学方法进行。我们用必一运动B-sports官方网站聚合作为一种新的制备二氧化硅颗粒的方法。使其具有特定的疏水性能。必一运动B-sports官方网站聚合-辛二烯（ppod）的沉积的方法研究了碳氢化（a）TOF模拟质谱中CH、Si
和O的平均归一化负模拟质谱
计数未涂覆和PPOD涂覆的二
氧化硅颗粒（95%置信区间，
n≥9），
（b）CH-离子未涂层和ppod涂
层二氧化硅颗粒的tof-sims分布
图。射频功率=40瓦，
外径流量=2立方厘米。
合物功能化粒子的疏水性。低比能...

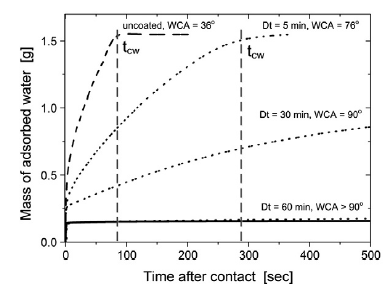

未涂层和PPOD涂层颗粒填充床中吸收的
水质量washburn毛细血管上升试验中接触
后时间的函数。相应的水显示了接触角（wca）
和沉积时间（dt）。实线属于空试管.
未涂覆二氧化硅颗粒、涂覆二氧化
硅颗粒的膜浮选分离曲线在最佳等
离子体条件下和低比能量下包覆二
氧化硅粒子必一运动B-sports官方网站条件。最佳等
离子体条件：射频功率=40W，OD流量=2 sccm，
沉积时间=60分钟。低比能量必一运动B-sports官方网站条件：
射频功率=40W，OD流量=8SCcm，沉积时间=5min。

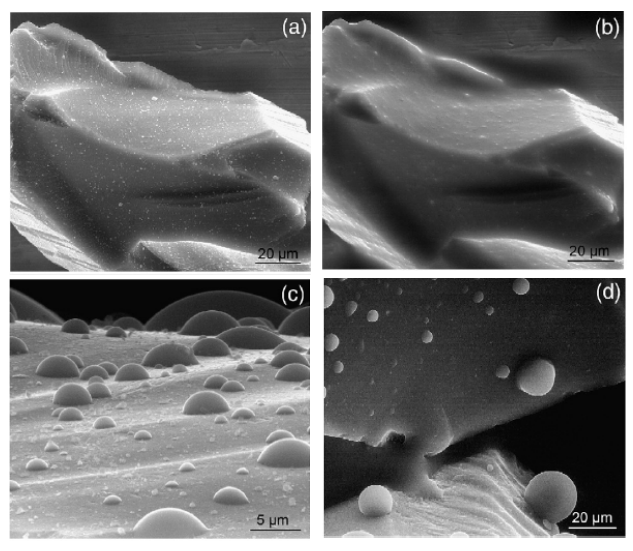

（a）干未涂层二氧化硅颗粒，
（b）湿未涂层二氧化硅颗粒，
（c）在10分钟时涂覆的二氧化硅颗粒和
（d）在60分钟时涂覆的二氧化硅颗粒。
射频功率=40瓦，外径流量=2立方厘米。ESEM室内相对湿度~97%
ESEM可以控制水蒸气压力和温度样品阶段。
因此，室内的相对湿度可控制，以便观察水滴
在粒子上凝结。
疏水性的进化很明显从湿颗粒的ESEM图像观察
